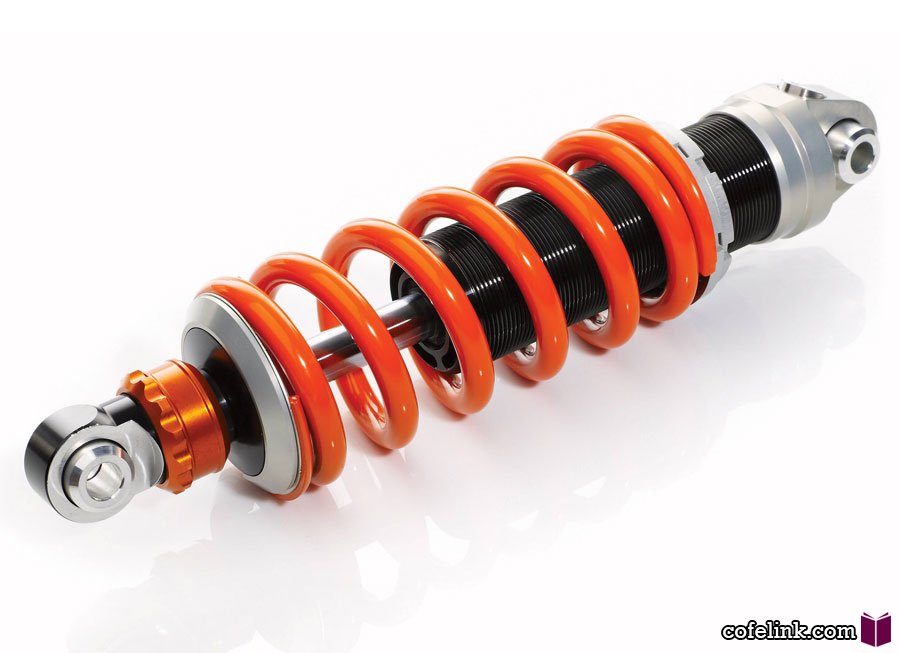

پاورپوینت فنر در خودرو

پاورپوینت فنر در خودرو شامل ۱۸ اسلاید که با تصاویر متحرک و ثابت سعی در درک بهتر مطلب شده است. در ادامه بخشی از متن این پاورپوینت را مشاهده می‌کنید.

 تعریف فنر

فنرها اجزائی از ماشین هستند که در اثر نیروی وارده ضمن تغییر شکل یافتن انرژی مکانیکی را به صورت انرژی پتانسیل جذب میکنند وهمین انرژی ذخیره شده هنگام بازگشت فنر به حالت اولیه آزاد شده و صرف انجام کار میشود.

انواع فنر از نظر شکل

۱- استوانه ای
۲- مخروطی
۳- صفحه ای
۴- حلقه ای
۵- میله ای

انواع فنر از نظر نیرو

۱- کششی
۲- فشاری
۳- خمشی
۴- پیچشی

فنر کششی مارپیچی :

این نوع فنرها بوسیله قلاب هائی که در دو سر آن وجود دارد به قطعات دیگر متصل میشود .
گام حلقه های این نوع فنر مساوی با قطر مفتول این فنر است .
نمونه کاربرد این نوع فنرها در نیرو سنج ها و نگهدارنده ورق در گیوتین ها می باشد .

فنر فشاری مخروطی :

این فنرها برای جذب ضربه بکار میرود و در موقع جمع شدن فضای کمتری را اشغال میکند . مقطع این فنرها گرد و یا مستطیل می باشد .
مورد استفاده فنرهای مخروطی در جذب ضربه های شدید مانند ضربه گیر واگنهای راه آهن میباشد .

فنر فشاری مارپیچ :

حلقه اول به آخر این نوع فنرها سنگ زده می شود تا بهتر روی تکیه گاه خود قرار گیرد .
گام فنر از قطر مفتول فنر خیلی بیشتر است .
نمونه کاربرد این نوع فنرها در سوپاپ موتورهای احتراق داخلی است .

فنر پیچشی مارپیچی:

این فنرها از یک میله که به شکل فنر مارپیچ استوانه ای در آمده است و در دو انتها به یک دسته ختم می شود ساخته شده است . کار گرفته شده در این فنر باعث پیچش حلقه های فنر در محور طولی می گردد . پدال خودرو ، داشبورت اتومبیل از موارد کاربرد این فنر ها میباشد.

فنر میله ای پیچشی :

این فنرها میله هائی هستند که قابلیت ارتجاعی دارند و بر اثر اعمال گشتاور پیچشی تحت پیچش قرار میگیرند .

فنر حلزونی پیچشی :

در این نوع فنرها یک سر فنر ثابت است و سر دیگر آن حول یک محور پیچیده شده است .
از فنرهای حلزونی پیچشی در ساخت وسایل اندازه گیری و زبانه قفلها استفاده میشود .

فنر صفحه ای فشاری ( بشقابی ) :

این فنرها از صفحاتی به ضخامت یک تا بیست میلیمتر که شکل مخروط ناقص دارند ساخته میشوند . قطر آنها بین بیست و هشت تا سیصد میلیمتر میباشد و اغلب برای تحمل نیروهای زیاد و جذب ارتعاش به کار میروند .
ازاین فنرها در صنایع اتومبیل سازی و قالب سازی استفاده میشود .

جنس فنرها

فنرها از فولاد کربنی یا فولاد آلیاژی ساخته میشوند . یکی از فولادهای آلیاژی سیلیسیم منگنز دار است . این آلیاژ قیمت مناسب داشته  و عیب آن این است که هنگام عملیات حرارتی کربن خود را از دست میدهد وسطح خارجی آن خاصیت صیقلی کمی دارد .

آلیاژدوم ,فولاد آلیاژی کرم وانادیوم داراست. که این آلیاژبسیارگران بوده ولی دارای خواص خوبی است. یکی از ویژگی های آن صیقلی بودن سطح آن است.

فرمول فنر

F=K(L2-L1)

K ثابت فنربستگی به جنس و ابعاد فنردارد و برای یک فنر مشخص مقداری ثابت است.

مشاهده و دانلود پاورپوینت فنر در خودرو



پاورپوینت فنر در خودرو
نمونه یک اسلاید از این پاورپوینت



مشاهده و دانلود پاورپوینت فنر در خودرو
