پاورپوینت پیچ و مهره شامل ۱۸ اسلاید قابل ویرایش می باشد که در ادامه چند اسلاید آن را مشاهده می کنید.

پیچ و مهره

تعریف پیچ

قطعه ای استوانه ای که بر سطح استوانه ای آن شیاری مارپیچ ایجاد شده است که از آن برای اتصال موقت قطعات استفاده می شود از پیچ در انتقال قدرت و تبدیل حرکت دورانی به خطی نیز استفاده می شود.

قسمتهای مختلف پیچ

پیچ شامل دو قسمت اصلی سر و بدنه می باشد.

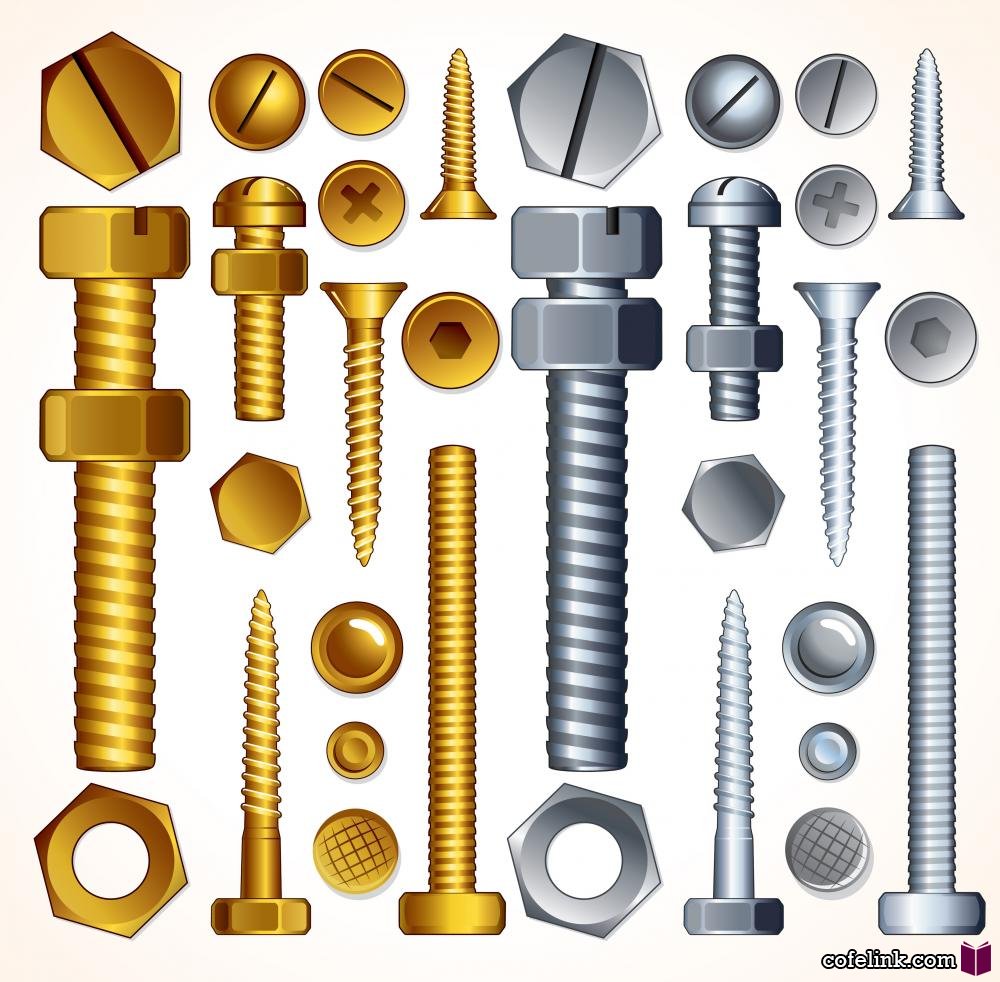

    سرپیچ به اشکال مختلفی   از قبیل شش گوش، چهارگوش، گرد، عدسی، خزینه ای ، استوانه ای و شش گوش یا چهار گوش داخلی (آلن) تولید می شود که آچار ها می توانند با آنها درگیر شوند.

دنده پیچ و زاویه مارپیچ  و گام پیچ

مسیر مارپیچی که بر روی استوانه پیچ قرار دارد است که اگر استوانه را گسترش دهیم متوجه میشویم که مارپیچ عبارت است از وتر مثلث قائم الزاویه با قاعده برابر محیط دایره و ارتفاع معادل گام .این ارتفاع عبارت است از فاصله ای که در یک دور کامل بر روی سطح جانبی استوانه بوجود می آید و گام پیچ نام دارد در مثلث بالا زاویه بین وتر و قاعده را زاویه مارپیچ و تانژانت این زاویه را شیب مارپیچ گویند

پیچ راست گرد و چپ گرد

چنانچه جهت صعود مارپیچ روی قسمت مرئی ( دید ) استوانه با محور قائم از چپ به راست باشد پیچ راست گرد و اگر از راست به چپ باشد پیچ چپ گرد است.

انواع پیچها با توجه به پروفیل دندانه

۱- دنده مثلثی

۲- دنده مربعی

۳- دنده ذوزنقه ای

۴- دنده اره ای

۵- دنده گرد

پاورپوینت پیچ و مهره ها
اسلاید نمونه برای این پاورپوینت

جنس  پیچها

پیچها را از جنس فولاد ، فولاد آبکاری شده ، مس و یا برنج تولید میکنند.

مشخصات پیچ با دو عدد بر روی آن حک میگردد که عدد اول در ۱۰۰ میزان حداستحکام کششی پیچ را میدهد و حاصل ضرب دو عدد در یکدیگر با ضریب ۱۰ حد ارتجاعی پیچ را میدهد.

۶-۳     ۶-۴     ۸-۴     ۹-۶     ۸-۸      ۱۲-۹

۸۰۰مگا پاسکال حد استحکام کششی

۶۴۰مگا پاسکال حد ارتجاعی

دانلود پاورپوینت
